Теплопотери. Расчет Revit и наш по СНиП (часть1).

Сравнение результатов расчетов теплопотерь Revit MEP и наших расчетов по СНиП.

     В данной статье сравним результаты расчетов теплопотерь Revit MEP и наших расчетов по СНиП.
     Давно уже хотел сравнить результаты расчетов теплопотерь, выдаваемых Revit MEP и наших расчетов по СНиП II-3-79**. И вот это время пришло. Конечно, трудно анализировать. Цифры один в один вряд ли можно получить.
     Эта статья будет первой. Здесь мы рассмотрим расчет теплопотерь для здания, очень простого (проще не придумаешь). Краткое описание:
  • Четыре стены 6х6м одним слоем - кирпич толщиной 640мм.
  • Один этаж, высотой 3м.
  • Одно помещение площадью 36м2.
  • Два перекрытия сверху (пол) и снизу (потолок) бетонных толщиной 150мм.
  • Два окна 1х1м
  • Одна дверь 2х1,5м.
     Во второй части постараюсь рассмотреть более сложный пример - коттедж, представленный на данном сайте.

    Итак, открываем Revit Architecture и создаем архитектурную модель, представленную на рисунках ниже. Не забудьте создать помещение. Марку помещения, представленную на рисунке можно загрузить из каталога файлов ->Семейства-> Аннотации.
     Основные характеристики конструкций показаны после рисунков модели.

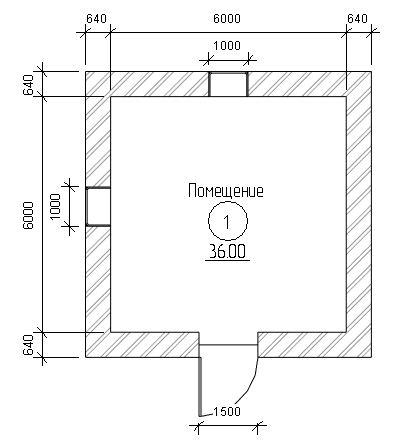

     План первого этажа.

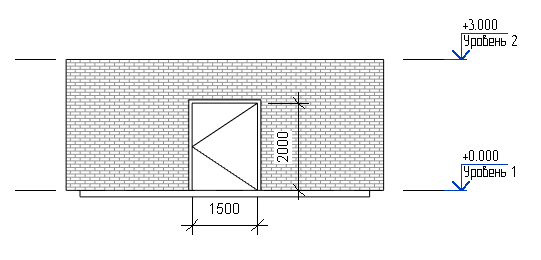

     Фасад Южный

     Фасад Западный
     Характеристики конструкций.
     Стены
Толщина: 640мм
Материал: Кирпич обычный.
Теплопроводность: 0,54 Вт/(м*K)
Удельная теплоемкость: 0,84 Дж/(г*С)
На толщину 640 мм.
Сопротивление (R): 1,1852 (м2*К)/Вт. (Что, кстати, Revit посчитал правильно: <Толщина слоя в м>/<Теплопроводность>).

     Перекрытия
Толщина: 150мм.
Материал: Бетон монолитный.
Теплопроводность: 1,046 Вт/(м*K)
Удельная теплоемкость: 0,637 Дж/(г*С)
На толщину 150 мм.
Сопротивление (R): 0,1434 (м2*К)/Вт. (Что, кстати, Revit посчитал правильно: <Толщина слоя в м>/<Теплопроводность>).

Примечание: Для того, чтобы задать эти параметры я выбрал базовую стену, в панели свойств нажал "Изменить тип", в окне "Свойства типа" нажал кнопку "Изменить" для параметра "Конструкция" (для перекрытий) или для параметра "Структура" (для стен). Ну а далее выбираем нужный материал.

     Окна и дверь
Размещены произвольно. Термальные параметры будут заданы в Revit MEP.
Как изменить их типоразмеры (площади важны) показано здесь.
     Произведем расчет вручную по СНиП.
Температура наружного воздуха -37С.
Температура внутри помещений +20С.

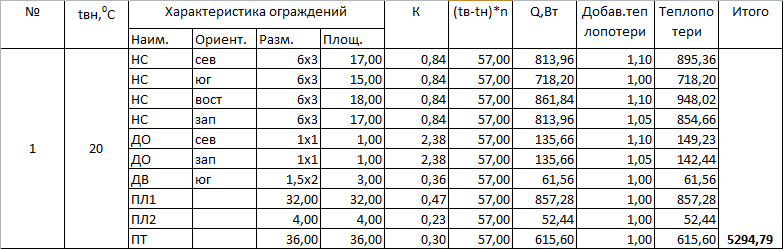

Результаты расчета приведены в таблице ниже.
Расшифровка приведена под таблицей.


  • № - номер помещения, оно у нас одно.
  • tвн- температура в помещении.
  • Наим.: НС-наружная стена, ДО-двойное остекление, ДВ-дверь, ПЛ1-ПЛ2 - полы по зонам, ПТ-потолок.
  • Полы по зонам в делятся условно на части по 2 метра, начиная от наружных стен. Поскольку помещение одно со сторонами 6 м, то I зона пройдет по периметру общей площадью 32 квадратных метра, а в центре останется участок площадью 4 м2 (2х2).
  • Ориент. - ориентация по сторонам света. Это будет влиять на добавочные теплопотери.
  • Разм. - размеры ограждающей конструкции.
  • Площ. - площадь ограждающей конструкции (из площади стен вычтены площади проемов).
  • К- удельная теплоемкость. Для перекрытий принята как для неутепленных 0,47 и 0,23 для первой и второй зон соответственно. Для стен принята из Revit. Окна деревянные с двойным остеклением. Двери деревянные.
  • tв- внутренняя температура (+20)
  • tн- наружная температура (-37)
  • n- коэффициент, принятый по табл.3 СНиП и равен 1.
  • Q,Вт - теплопотери, рассчитанные по формуле <K>*<Площадь>*<(tв-tн)*n>
  • Общие теплопотери получены путем умножения Q на добавочные теплопотери, которые в свою очередь зависят от ориентации.

Суммарные теплопотери равны 5294,79Вт
     Теперь приступим к расчетам в Autodesk Revit MEP
  • Откройте Revit MEP.
  • На вкладке "Вставка" выберите инструмент "Связать с Revit" и выберите созданную архитектурную модель.
  • Выберите ее и на панели "Свойства" нажмите "Изменить тип".
  • В появившемся окне "Свойства типа" установите флажок "Граница помещения".
  • Перейдите на план этажа "1-Механическое оборудование".
  • На вкладке "Анализ" выберите инструмент "Пространство" и создайте пространство в пределах стен.
     Настроим информацию о проекте.
  • На вкладке "Управление" выберите инструмент "Информация о проекте".
  • В появившемся окне "Свойства проекта" напротив параметра "Параметры энергосбережения" нажмите "Изменить".

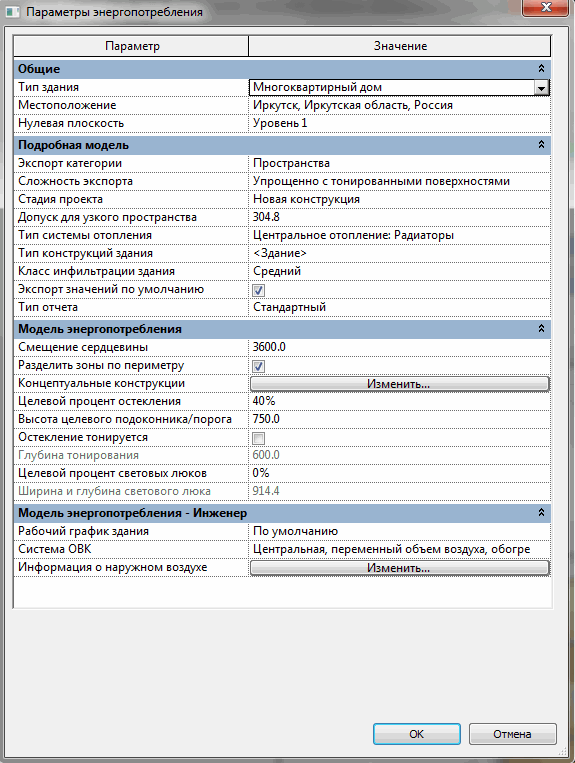

  • Задайте параметры, показанные на рисунке.

  • ВАЖНО! В этом же окне класс инфильтрации установил средний.
  • ВАЖНО! В этом же окне для параметра "Местоположение" указав Иркутск, в окне погодные условия и площадка перейдите на вкладку "Погодные условия", снимите флажок "Использовать ближайшую метеостанцию" и внизу установите расчетную температуру обогрева "-37С".

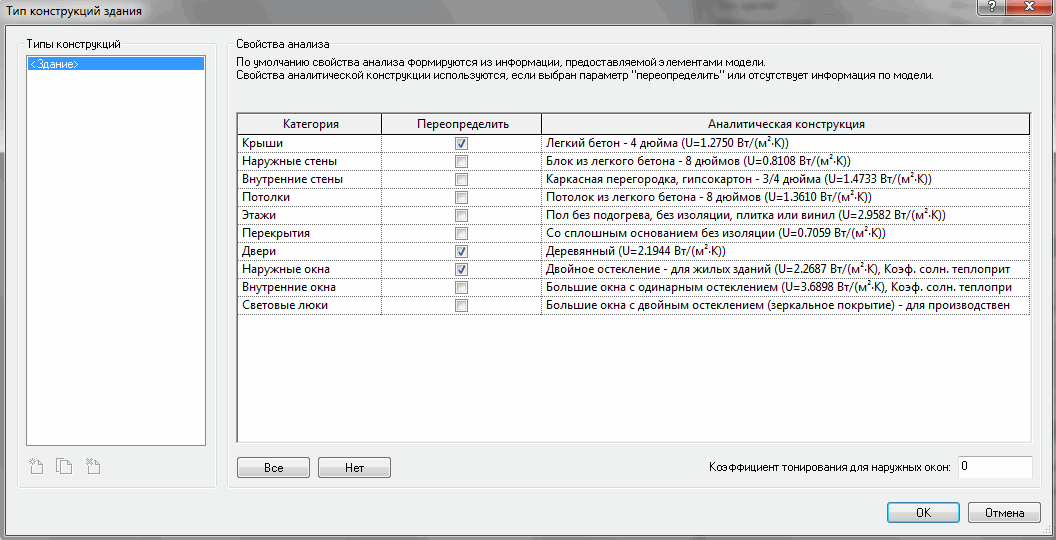

  • ВАЖНО! В этом же окне для параметра "Тип конструкций здания" кликните в поле значение и нажмите на кнопку с троеточием. Появится окно, где можно задать тип конструкций здания. В версии 2013 появилась возможность экспортировать термальные параметры из Revit Architecture в Revit MEP. Если Вы желаете принять для расчета информацию, предоставленную элементами модели Revit Architecture, то флажок "Переопределить" нужно снять. Для нас важно снять флажки со стен и перекрытий и оставить их с выбором нужных аналитических конструкций напротив наружных окон и дверей. Остальные флажки никакой роли не сыграют. Мой выбор показан на рисунке ниже.

  • Закройте окно "Параметры энергопотребления".
  • Перейдите на вкладку "Анализ" и выберите команду "Отопительные и холодильные нагрузки".
  • Перейдите на вкладку подробности и выберите зону "По умолчанию".
  • Нажмите кнопку с троеточием напротив информации об отоплении и установите рабочую температуру отопления 20С.
  • Нажмите на кнопку "Расчет" для расчета отопительных и холодильных нагрузок.
     В результате расчета получаем расчетную отопительную нагрузку равную 5349,08 Вт (это можно увидеть помимо отчета на плане этажа, выбрав пространство, в свойствах). Значение, полученное расчетами "вручную" 5294,79Вт.

     Осмелюсь сделать вывод, что расчеты, проведенные Revit MEP относительно соответствуют нашим и их можно применять. Однако будет еще статья, где рассмотрим более сложный пример - коттедж.
     Комментарии и здоровая критика приветствуются.


Категория: Теплотехника | Добавил: Jeyson (09.07.2013)
Просмотров: 11918 | Комментарии: 4 | Рейтинг: 5.0/7
Всего комментариев: 4
4 Benedickt
Спасибо за мануал Jeyson, хотелось бы уточнить удалось ли вам в revit учитывать в расчете пол 1-го этажа и перекрытие верхнего, у меня в пробном теплотехническом расчете в одинаковых помещениях  на разных этажах потери идентичные из-за того что данные поверхности не учитываются.

2 Александр Юрьевич
Согласно существующим методикам необходимо было сделать еще добавки:
1. Помещение - угловое (мало того в нем 4-ре угла). 5% - величина добавки на угловое помещение (для всех стен и потолка).
2. Ввиду наличия двери есть еще одна поправка: на врывание холодного воздуха и составляет при данной высоте помещения 0,22*h=0,22*3=0,66 (т.е. +0,66 к ДВ).

3 Jeyson
Спасибо за комментарий. Добавив все Ваши поправки мы увеличим теплопотери (ручной расчет). Тем самым результат будет еще ближе к ревитовскому.

1 Jeyson
Спасибо за дельный комментарий. В данном случае теплопотери через пол на грунте учтены не были. Это лишь первый пробный вариант сравнения расчетов. В дальнейшем предполагается сделать более точный расчет на здании большего объема.
